1、产品概述

DSCP系列碳化硅陶瓷渣浆泵是单级、卧式、悬臂式、双壳结构的离心泵，亦可称为重型渣浆泵。该型泵体积较大并配重型托架，适用于输送强磨蚀，高浓度渣浆或低浓度、高扬程浆液，在泵的最大允许工作压力范围内，可以多级串连使用。广泛应用于冶金、矿山、疏浚、煤炭、电厂、建材等工业部门。

2、结构及材质：

2.1、整体结构：采用模块化设计、标准化程度高、适应性强、应用广泛。

2.2、双泵壳结构：泵体与泵盖（承压层）内装有可更换的过流部件（耐磨耐腐层），过流部件为：叶轮、前护板、护套、后护板。

2.3、主要部件的材质：泵体与泵盖采用高强度的QT500-7；过流部件（叶轮、前护板、护套、后护板）材质为高温烧结碳化硅陶瓷，具有耐磨耐腐性，使用寿命是高铬合金及不锈钢的3到10倍。

2.4、过流部件的结构：过流部件均为不可分离的双层结构，金属（铠甲或骨架）与高温烧结碳化硅陶瓷紧密结合。不与浆液接触部分（铠甲或骨架）为高强度金属材料，具有承压保护作用，承压能力大于1MPa；与浆液接触部分（耐磨耐腐层）为高温烧结碳化硅陶瓷，具有耐磨、耐腐蚀、抗冲击的作用。

2.5、产品的通用性：DSCP系列泵与AH系列渣浆泵的安装外形尺寸完全一样；过流部件（叶轮、前护板、护套、后护板）与AH系列渣浆泵的过流部件完全通用，可相互互换。

2.6、多种轴承组件：水平中开稀油润滑结构、筒式油脂润滑结构、筒式稀油润滑结构、悬架式大功率低转速结构；泵轴采用干式结构与浆液不接触。可根据工作环境及客户需求选择。

2.7、密封形式：机械密封、填料密封、副叶轮动力密封。

2.8、传动形式：泵轴与叶轮采用螺纹连接，防止脱落。泵与电机采用多种传动方式：联轴器直连传动、皮带传动（ZV、CV、CR、CL）、减速箱传动、耦合器传动等。

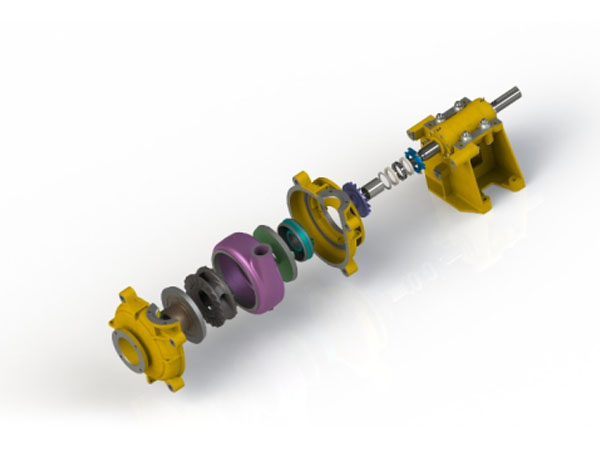

3、结构示意图
